Kako sam popravio naš pokvareni stroj za miješenje (i što sam naučio)

Kratak odgovor: Slomljeno Gnječilica Može se popraviti — ako znate gdje tražiti

Kad nam se usred tijesta pokvario stroj za miješenje, prva reakcija bila je panika. Imali smo materijal u komori, rok za proizvodnju i apsolutno nismo znali hoćemo li popraviti 20 minuta ili čekati dijelove od dva tjedna. Ispostavilo se da nije ni jedno ni drugo. Većina kvarova mijesilice spada u tri kategorije: mehaničko trošenje, električni kvarovi i problemi vezani uz rukovatelja — a većina se može riješiti na licu mjesta bez slanja cijele jedinice natrag proizvođaču.

Ovaj članak govori o tome što se točno dogodilo s našim strojem, kako smo ga dijagnosticirali, što je uključivao popravak i što smo promijenili nakon toga da spriječimo da se to ponovi. Ako vam gnječilica trenutno ne radi, počnite s dijagnostičkim dijelom. Ako ovo čitate prije nego dođe do problema, tablica održavanja pri kraju je vrijedna vašeg vremena.

Što se dogodilo: Kako se pokvario naš stroj za miješenje

Počelo je s bukom. Otprilike četrdeset minuta u standardnom ciklusu miješanja, gnječilica je počela proizvoditi ritmički zvuk mljevenja - ne katastrofalan prasak, samo tihi, postojani ton metala na metal kojeg nije bilo dan prije. Zaustavili smo seriju, očistili materijal najbolje što smo mogli i isključili napajanje.

Vizualnim pregledom ništa nije izgledalo očito pogrešno. Lopatice rotora bile su netaknute. Zidovi komore nisu imali vidljivih pukotina. Pogonski remen bio je pod normalnom napetosti. Ali kad smo pokušali ponovno pokrenuti, motor je radio, ali se rotori nisu okretali. Mjenjač je zaglavio.

Ovo je zapravo jedan od uobičajenih načina kvara u unutarnjim gnječilicama koje se koriste za miješanje gume i polimera. Mjenjač u mijesilici nalazi se između motora i osovine rotora, smanjujući brzinu i umnožavajući moment. Kada podmazivanje ne uspije - bilo zato što je pala razina ulja, ulje se degradiralo ili je brtva pustila onečišćenja - zupčanici se počnu vrtjeti metal na metal. Ako ga uhvatite rano, čut ćete škripanje. Ako to propustite, dobit ćete zaplijenjenu jedinicu.

U našem slučaju, istrošena brtva vratila omogućila je migriranje fine gumene prašine u mjenjač tijekom nekoliko mjeseci. Ulje je postalo onečišćeno i izgubilo je viskoznost. Nismo ga uhvatili jer naše provjere održavanja nisu gledale stanje ulja - samo razinu ulja. Ta je razlika važna i to je nešto što smo promijenili odmah nakon popravka.

Dijagnosticiranje kvara gnječilice: odakle početi

Ako je vaš stroj za miješenje mesa prestao raditi ili se ponaša neuobičajeno, oduprite se iskušenju da ga stalno ponovno pokrećete. Tako manji problemi postaju veliki. Umjesto toga, proradite strukturiranu dijagnozu prije nego što dotaknete bilo što drugo.

Korak 1 — Okarakterizirajte simptom

Priroda neuspjeha govori vam mnogo o uzroku. Koristite sljedeće kao početni okvir:

• Motor radi, rotori se ne miču: Vjerojatno kvar mjenjača, spojke ili ključa/utora za ključ
• Motor ne pali: Provjerite električne izvore, relej preopterećenja, toplinski prekidač ili kodove grešaka VFD-a
• Rotori se okreću, ali miješanje je loše: Istrošene lopatice rotora, nepravilan zazor ili problem s kontrolom temperature
• Neuobičajena buka tijekom rada: Istrošenost ležaja, strano tijelo u komori ili kvar podmazivanja
• Pregrijavanje: Blokirani kanali za hlađenje, kvar senzora temperature ili prekomjerno trenje u pogonskom sklopu
• Materijal koji curi iz brtvi: Istrošene brtve na vrhu ili na kraju rotora, koje obično zahtijevaju planiranu zamjenu

Korak 2 — Prvo provjerite električnu stranu

Električne kvarove često je lakše i jeftinije popraviti od mehaničkih, stoga ih prvo isključite. Provjerite dolazni napon u sve tri faze — mjesilica koja radi na dvije faze će pregrijati motor i stati pod opterećenjem. Provjerite postavku releja preopterećenja i usporedite je sa strujom motora s natpisne pločice. Potražite kodove grešaka na pogonu promjenjive frekvencije ako ga stroj koristi. U mnogim slučajevima, ono što izgleda kao mehanički kvar zapravo je aktiviran zaštitni uređaj koji se resetuje pritiskom na gumb.

Korak 3 — Pregledajte pogonski sklop

Dok je napajanje isključeno i zaključano, pokušajte ručno okretati osovine rotora. Na većini mijesilica možete koristiti okretnu polugu ili utičnicu na kraju osovine rotora. Ako se osovine ne pomaknu, problem je u mjenjaču ili su sami rotori zaglavljeni — vjerojatno zbog stvrdnutog materijala unutar komore. Ako se osovine slobodno okreću, ali ih motor ne pokreće, problem je u spoju između motora i mjenjača.

Korak 4 — Provjerite podmazivanje

Izvadite uzorak ulja mjenjača. Trebao bi biti relativno bistar ili jantarne boje, ovisno o vrsti maziva. Ako je ulje crno, mliječno ili ima vidljive čestice, problem je u kontaminaciji — ne samo na niskoj razini. Mliječno ulje znači ulazak vode. Crno ulje s metalnim česticama znači istrošenost zupčanika. Tamno, viskozno ulje s česticama gume znači kvar brtve, što smo i otkrili.

Popravak: Što smo zapravo učinili da popravimo mijesilicu

Nakon što smo potvrdili da je mjenjač problem, proces popravka podijeljen je u pet faza. Cijeli posao trajao je otprilike tri dana, uključujući nabavu dijelova, što je brži kraj za rad na mjenjaču — uglavnom zato što smo imali razuman odnos s lokalnim industrijskim dobavljačem koji je imao brtvu osovine na zalihi.

Faza 1 — Očistite komoru

Prije bilo kakvih mehaničkih radova, komora za miješanje je morala biti očišćena. Imali smo sreće — materijal se nije u potpunosti stvrdnuo i još uvijek se mogao ručno ukloniti pomoću topline na stijenkama komore. U slučajevima kada je materijal potpuno otvrdnuo, uklanjanje može trajati dulje od stvarnog popravka. Ovo je jedan od razloga zašto se isplati brzo djelovati kada prvi put primijetite simptome.

Faza 2 — Ispraznite i isperite mjenjač

Potpuno smo ispustili kontaminirano ulje, a zatim isprali mjenjač laganom tekućinom za ispiranje kako bismo uklonili zaostali talog i čestice. Ovaj se korak često preskače kada se ljudi žure vratiti u pogon, a preskakanje znači da stavljate svježe ulje u kontaminirano okruženje. Talog će razgraditi novo ulje u roku od nekoliko tjedana.

Faza 3 — Zamijenite pokvarenu brtvu vratila

Istrošena brtva vratila rotora bila je glavni uzrok. Ove brtve nalaze se između komore za miješanje i kućišta mjenjača, sprječavajući procesni materijal da migrira u sustav maziva. Na našem stroju, brtva je radijalna brtva u obliku usne s PTFE radnom površinom. Izvornik je bio u službi oko 4.200 sati — proizvođač preporuča pregled nakon 3000 sati i zamjenu nakon 5000 ili na bilo koji znak istrošenosti, što god nastupi prije. Na papiru smo bili unutar intervala, ali uvjeti rada - abrazivna smjesa, povišena temperatura - ubrzali su trošenje.

Zamjena brtve na unutarnjoj gnječilici nije trivijalna. Osovina rotora se mora djelomično povući da bi se pristupilo kućištu brtve, što znači odvajanje spojke i pravilno podupiranje osovine. Koristili smo vlastite podizne točke za održavanje stroja i učvršćenje potpore osovine posuđeno iz susjedne tvornice. Pokušaj toga bez odgovarajuće potpore osovine riskira oštećenje kućišta ležaja.

Faza 4 — Pregledajte i ponovno sastavite

Dok je vratilo djelomično van, iskoristili smo priliku da pregledamo ležaj rotora. Pokazao je rane znakove udara na unutarnju rasu - još nije kritično, ali primijećeno. Zabilježili smo to u dnevnik održavanja i označili za zamjenu pri sljedećem planiranom gašenju. Sami zupčanici, usprkos onečišćenju uljem, nisu pokazali nikakve bodove izvan uobičajenog uzorka trošenja. To je djelomično zato što smo problem uočili prije nego što je stroj radio dovoljno dugo da izazove oštećenje zupčanika.

Faza 5 — Ponovno punjenje, uvođenje i provjera

Ponovno smo napunili mjenjač uljem za mjenjače koje je odredio proizvođač — ISO VG 220 u našem slučaju — do točne oznake razine. Zatim smo 30 minuta puštali mjesilicu bez opterećenja dok smo pratili temperaturu mjenjača i osluškivali nenormalne zvukove. Temperatura se stabilizirala na 52°C, što je unutar normalnog radnog raspona. Zatim smo pokrenuli probnu seriju na 60% normalne težine punjenja prije povratka na punu proizvodnju.

Uobičajene točke kvara mijesilice i što ih uzrokuje

Naš problem kontaminacije mjenjača nije jedinstven. Nakon razgovora s inženjerima održavanja u nekoliko drugih operacija spajanja, pojavio se jasan obrazac uobičajenih načina kvarova. Donja tablica sažima najčešće prijavljene probleme s unutarnjim gnječima, njihove tipične uzroke i što popravak obično uključuje.

Ono što se ističe u ovoj tabeli je da svaki navedeni način kvara može se u potpunosti ili djelomično spriječiti . Nijedan od njih nije slučajan čin mehaničke sudbine. Svi oni imaju prethodnike - znakove koji se pojavljuju prije nego što se stroj zaustavi - i većina ih se može uhvatiti programom održavanja koji nadilazi jednostavan vizualni pregled.

Razumijevanje unutarnje mjesilice: zašto se kvari na način na koji se kvari

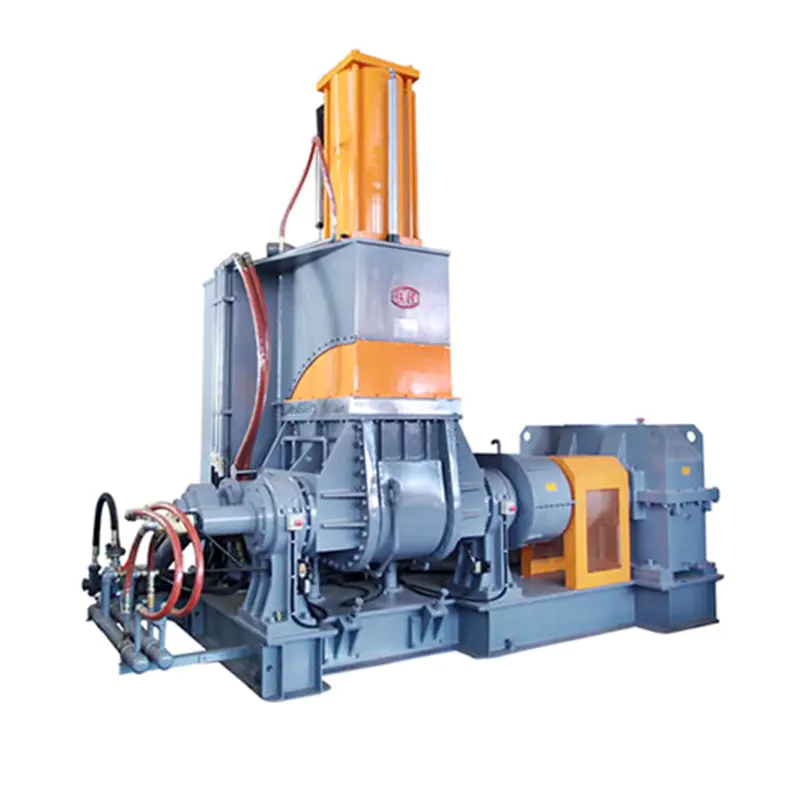

Da biste pravilno održavali mjesilicu, pomaže razumjeti što stroj zapravo radi i zašto to stavlja određene komponente pod stres. Unutarnja mjesilica - koja se ponekad naziva mikser tipa Banbury ili jednostavno stroj za miješenje - radi rotirajući dva međusobno povezana rotora unutar zatvorene komore za miješanje. Materijal se puni kroz gornji cilindar, komprimira, siječe između lopatica rotora i stijenki komore i postupno homogenizira.

Snage koje su uključene su značajne. Proizvodna gnječilica koja miješa gumenu smjesu punjenu čađom može raditi na momenti veći od 50 000 Nm na osovinama rotora. To opterećenje prolazi izravno kroz mjenjač. Mjenjač na mjesilici nije laka jedinica — to je teški industrijski spiralni ili čelični zupčanik s velikim, kaljenim zupčanicima — ali još uvijek ima ograničenja, a ta su ograničenja definirana kvalitetom podmazivanja, stanjem ležaja i cjelovitošću brtve.

Toplinsko okruženje dodaje još jedan sloj stresa. Gnječilice obično rade na temperaturama u komori između 60°C i 180°C, ovisno o smjesi. Neki procesi idu više. Toplina ulazi u strukturu stroja, utječe na materijal brtve i ubrzava razgradnju maziva. Ulje mjenjača koje je predviđeno za 5000 sati na 60°C moglo bi se razgraditi za 2500 sati ako su temperature okoline oko mjenjača stalno 90°C.

Sustav brtvljenja je most između visokotemperaturne, kontaminirane procesne okoline i čistog, podmazanog pogonskog sustava. Kad radi, nikad ne razmišljate o tome. Kada zakaže, mjenjač slijedi ubrzo nakon toga.

Što smo promijenili nakon sloma

Ponovno pokretanje mjesilice bio je prvi korak. Pobrinuti se da se opet ne pokvari na isti način bio je drugi korak. Napravili smo četiri specifične promjene u našem pristupu održavanju, od kojih nijedna nije zahtijevala značajna ulaganja.

Praćenje stanja ulja umjesto praćenja razine

Dodali smo jednostavnu provjeru stanja ulja u tjednu rutinu održavanja. To uključuje uzimanje malog uzorka s mjesta odvoda mjenjača i vizualnu provjeru — boja, bistrina, prisutnost čestica ili pjene. Traje oko pet minuta. Također svakih šest mjeseci šaljemo uzorak na laboratorijsku analizu. Laboratorijski test košta otprilike 80 € po uzorku i govori nam o viskoznosti, razini kontaminacije i stupnju oksidacije. To je jeftino osiguranje protiv obnove mjenjača od 15.000 eura.

Smanjeni interval zamjene brtvila za naše uvjete

Pridržavali smo se standardnog intervala proizvođača od 5000 sati za zamjenu brtve vratila. Nakon kvara, razgovarali smo s servisnim timom OEM-a i saznali da za spojeve s visokim opterećenjem punila — što opisuje većinu onoga što mi koristimo — oni preporučuju smanjenje na 3000 sati. U skladu s tim ažurirali smo naš raspored održavanja. Sami pečati koštaju oko 120 € svaki. Njihova proaktivna zamjena djelić je cijene kvara mjenjača izazvanog onečišćenjem.

Trendovi temperature na mjenjaču

Dnevnim obilascima operatera dodali smo jeftinu provjeru infracrvenim termometrom. Temperatura površine mjenjača bilježi se svakog jutra. Naša osnovna vrijednost u normalnom radu je 48–55°C. Ako prijeđe 65°C bez očitog objašnjenja (poput neuobičajeno vrućeg dana), to pokreće istragu prije nego postane neuspjeh. Ova vrsta jednostavnog trenda rano otkriva probleme s podmazivanjem — mazivo koje se degradira gubi toplinsku učinkovitost i mjenjač se zagrijava.

Čupa rezervnih dijelova za gnječilicu

Jedna od stvari koja nam je produžila zastoj bilo je čekanje da stigne brtva vratila. Sada držimo jedan set brtvila vrha rotora, jednu brtvu osovine po rotoru i jedan spojni element motora na polici. Ukupna vrijednost dijelova je ispod 500 €. Dijelovi zauzimaju malo prostora na polici. Ali imati ih na raspolaganju znači da ako se isti kvar dogodi sutra, vratit ćemo se za jedan dan umjesto za tri.

Plan preventivnog održavanja stroja za miješenje

Na temelju našeg iskustva i razgovora s drugim operaterima, sljedeći raspored predstavlja praktičnu osnovu za održavanje interne mjesilice u kontinuiranoj proizvodnji. Prilagodite intervale na temelju vrste spoja, radnih sati po danu i uvjeta okoline.

Kada pozvati stručnjaka umjesto da sami popravljate

Nije svaki popravak mjesilice u okviru internog održavanja. Znajući gdje je ta linija može vas spasiti od pogoršanja problema.

Rad u kući općenito je prikladan za: zamjenu brtvi gdje je postupak dokumentiran, izmjene ulja i praćenje stanja, zamjenu elementa spojke, dijagnozu električnih grešaka i osnovnu inspekciju rotora s otvorenom komorom.

Uključivanje stručnjaka preporučljivo je za: rastavljanje mjenjača i pregled zupčanika osim uzorkovanja ulja, uklanjanje rotora i zamjenu ležaja, pregled stijenke komore na istrošenost ili pukotine, mjerenje poravnanja i ispravak nakon glavne zamjene komponenti i bilo koju situaciju u kojoj način kvara nije jasan nakon temeljite dijagnoze na licu mjesta.

Neki proizvođači mjesilica nude servisne ugovore koji uključuju periodične specijalističke preglede. To može biti vrijedno troškova za strojeve koji rade u tri smjene u kontinuiranoj proizvodnji, gdje su neplanirani zastoji vrlo skupi. Za strojeve koji rade u jednoj smjeni s planiranim tjednim periodima održavanja obično je dovoljan snažan interni program.

Jedna stvar koju vrijedi napomenuti: ako je vašem stroju isteklo jamstvo i morate birati između većeg popravka i zamjene, nabavite odgovarajuću procjenu prije nego što odlučite. Dobro održavana mjesilica može pouzdano raditi 20-30 godina. Stroj koji je zanemaren i koji je istodobno nagomilao probleme u mjenjaču, ležajevima i sustavu rotora mogao bi koštati više za popravak nego što je vrijedan - ali tu procjenu mora napraviti netko tko je stvarno pogledao stroj, a ne procijenjen na daljinu.

Lekcije iz kvara naše mijesilice — sažeto

Prolazak kroz proces kvara i popravka nije bio ugodan, ali proizveo je jasnoću o tome što radimo krivo i što trebamo promijeniti. Ako postoji kratka verzija svega gore navedenog, to je ovo:

• Provjera razine ulja nije isto što i provjera stanja ulja - važnije je i jedno i drugo, i stanje
• Intervali zamjene brtvila od proizvođača su za standardne uvjete; agresivni spojevi ili visoke temperature zahtijevaju kraće intervale
• Trendiranje temperature hvata probleme u razvoju prije nego što postanu kvarovi
• Održavanje male zalihe kritičnih rezervnih dijelova dramatično smanjuje vrijeme zastoja kada nešto pođe po zlu
• Djelovanje na rane znakove upozorenja — buka, porast temperature, vizualno curenje — uvijek je jeftinije od čekanja na potpuni kvar

Mjesilica sada radi sedam mjeseci od popravka bez daljnjih problema. Promjene u održavanju koje smo napravili nisu komplicirane niti skupe. Oni su samo temeljitiji od onoga što smo radili prije — a retrospektivno, problem je cijelo vrijeme postojao u jazu između "temeljitog" i "adekvatnog".
