Primjena stroja za gnječenje gume u obradi spoja za kabele

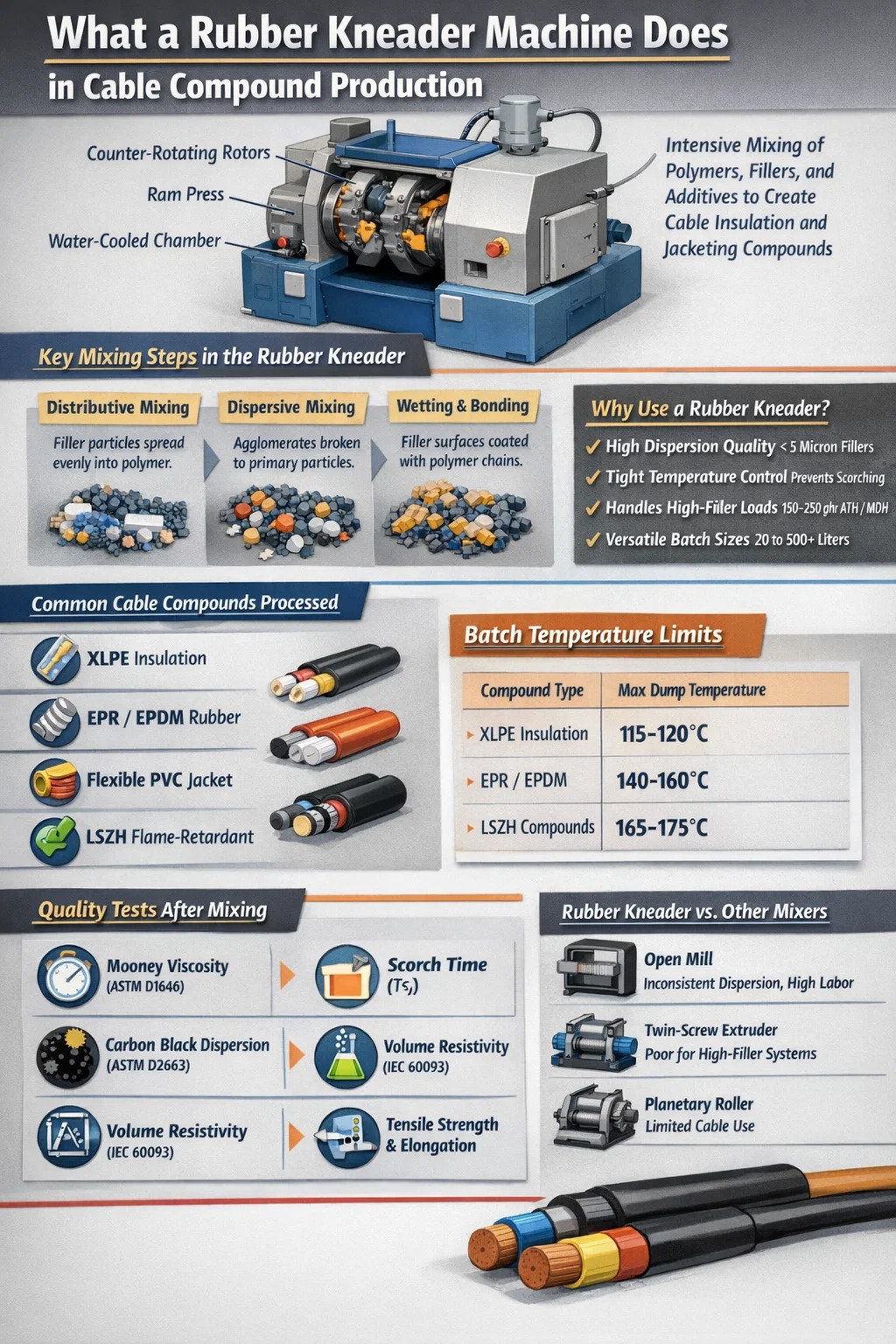

Što a Gumena gnječilica Stroj doista radi u proizvodnji spojeva za kabele

Stroj za gnječenje gume—također nazvan interni mikser ili disperzijska gnječilica—srednja je oprema za miješanje koja se koristi za transformaciju sirove gume ili polimernih osnovnih materijala u gotove spojeve za kabele spremne za ekstruziju. U proizvodnji kabela, smjesa mora ispunjavati stroge električne, mehaničke i toplinske zahtjeve. Gumena gnječilica to postiže primjenom intenzivnog smičnog naprezanja, kompresije i topline kako bi se pomiješali elastomeri, punila, plastifikatori, antioksidansi, usporivači plamena i sredstva za vulkanizaciju u jednoliku masu koja se može obraditi.

Izravan odgovor: stroj za gnječenje gume neophodan je u obradi spojeva za kabele jer nijedna druga tehnologija šaržnog miješanja ne pruža istu kombinaciju kvalitete disperzije, toplinske kontrole i kapaciteta protoka za elastomerne sustave visoke viskoznosti. Miješanje u otvorenom mlinu ne može se mjeriti sa zatvorenim, kontroliranim okruženjem za miješanje. Kontinuiranim mješalicama s dva puža nedostaje fleksibilnost za kratkotrajnu proizvodnju s više recepata tipičnu za postrojenja za spajanje kabela.

Spojevi za izolaciju kabela i obloge obično sadrže 15 do 30 pojedinačnih sastojaka. Raspršivanje svakog sastojka – posebno čađe, silicijevog dioksida i punila za usporavanje plamena – na razinu primarne čestice ispod 5 mikrona izravno određuje hoće li gotov kabel proći ispitivanje dielektrične čvrstoće, testove starenja i standarde širenja plamena kao što su IEC 60332 ili UL 1666. Geometrija rotora gumene gnječilice stvara mehaničku energiju potrebnu za lomljenje aglomerati i mokre površine punila s polimernim lancima, zadatak koji jednostavniji pristupi miješanju jednostavno ne mogu dosljedno izvršiti.

Vrste spojeva za jezgre kabela obrađene gumenom gnječilicom

Proizvođači kabela rade sa širokim rasponom obitelji elastomernih i termoplastičnih elastomernih spojeva. Svaki od njih postavlja različite zahtjeve opremi za miješanje, a gumena mjesilica rutinski ih rješava.

Izolacijske smjese na bazi XLPE i PE

Umreženi polietilenski (XLPE) spojevi za srednje i visokonaponske energetske kabele zahtijevaju izuzetno čisto okruženje za miješanje i precizno upravljanje temperaturom. Peroksidna sredstva za umrežavanje počinju se raspadati iznad 120°C, tako da gumena gnječilica mora održavati temperaturu šarže ispod ovog praga tijekom ugradnje. Suvremeni sustavi za miješanje s vodenim hlađenjem postižu temperaturu površine rotora stabilnu unutar ±3°C, sprječavajući prerano opekotine dok još uvijek postižu temeljitu disperziju punila u serijama u rasponu od 50 do 500 litara.

EPR i EPDM izolacijske smjese

Spojevi etilen-propilen gume (EPR) i etilen-propilen-dien monomera (EPDM) naširoko se koriste za srednjenaponske kabele (1 kV do 35 kV) i rudarske kabele zbog svojih izvrsnih električnih svojstava i otpornosti na ozon. Ovi spojevi obično sadrže 60 do 100 dijelova na sto gume (phr) kalcinirane gline ili tretiranog silicijevog dioksida, što zahtijeva velike brzine vrha rotora—često 40 do 60 okretaja u minuti—i produžene cikluse miješanja od 8 do 14 minuta po šarži. Gumena gnječilica s faktorom punjenja od 0,65 do 0,75 optimizira smični rad na ovim krutim sustavima s visokim sadržajem punila.

PVC spoj za fleksibilne kabelske obloge

Iako je PVC termoplastičan, spojevi savitljive PVC kabelske ovojnice koji sadrže 40 do 80 phr plastifikatora (obično DINP ili DIDP) ponašaju se reološki poput gume tijekom miješanja i imaju veliku korist od interne obrade miješalice. Gumena gnječilica gelira PVC smolu s plastifikatorom brzo i ravnomjerno, upijajući stabilizatore, punila i pigmente u jednom prolazu. Ovo proizvodi homogenu smjesu s dosljednom Shore A tvrdoćom—obično 60 do 80—što je kritično za kabele koji moraju proći ispitivanje hladnog savijanja na -15°C ili niže.

Smjese silikonske gume za visokotemperaturne kabele

Kabeli od silikonske gume ocijenjeni za kontinuirani rad na 150°C do 200°C služe za grijanje u automobilima, zrakoplovima i industriji. Polidimetilsiloksan guma pomiješana s parenim silicijevim dioksidom (obično 25 do 45 phr) i silanskim sredstvima za spajanje zahtijeva nježno, ali temeljito miješanje kao gumena gnječilica. Pretjerano miješanje silikona prekida polimerne lance i nepovratno smanjuje viskoznost spoja, tako da su strojevi za miješanje koji se koriste za silikon programirani sa strogo kontroliranim vremenima ciklusa i nižim brzinama rotora od 15 do 30 o/min.

Spojevi koji usporavaju plamen (FR) i s niskim sadržajem dima bez halogena (LSZH)

LSZH spojevi kabela—obavezni u željeznici, metrou, brodogradnji i instalacijama javnih zgrada prema standardima poput EN 50399 i IEC 60332-3—sadrže 150 do 250 phr mineralnih usporivača plamena kao što je aluminij trihidrat (ATH) ili magnezijev hidroksid (MDH). Ova punjenja s iznimno visokim sadržajem punila pomiču granice bilo koje opreme za miješanje. Gumena gnječilica je zapravo jedina šaržna miješalica koja može ugraditi ove razine punila u EVA, EBA ili poliolefinsku elastomernu matricu uz održavanje prihvatljive reologije spoja. Dizajni rotora s tangencijalnom geometrijom ili geometrijom ispreplitanja odabrani su posebno za ovu primjenu, s vremenima ciklusa od 10 do 18 minuta i temperaturom šarže koja se pažljivo održava ispod 170°C kako bi se spriječila dehidracija ATH.

Kako stroj za gnječenje gume obrađuje formulacije kabela s visokim punilom

Najveći pojedinačni tehnički izazov u obradi spoja kabela je uključivanje velikih količina čvrstog punila - čađe za poluvodljive slojeve, ATH/MDH za otpornost na plamen, gline za EPR izolaciju - bez stvaranja slabo raspršenih aglomerata ili degradacije polimerne matrice. Gumena gnječilica to rješava kroz tri uzastopna mehanizma:

1. Distribucijsko miješanje: Suprotno rotirajući rotori više puta dijele i rekombiniraju šaržni materijal, šireći čestice punila kroz volumen polimera. To se prvenstveno događa u prve 2 do 4 minute ciklusa miješanja kada je punilo još aglomerirano.
2. Disperzivno miješanje: Kako se brzina rotora povećava ili pritisak cilindara pada materijal u otvor rotora, posmična naprezanja koja premašuju kohezijsku čvrstoću aglomerata punila ih razbijaju. Ovo je kritična faza za postizanje dielektrične disperzije u izolacijskim smjesama.
3. Vlaženje i površinska kemija: Kontinuirano miješanje pokreće polimerne lance na svježe izložene površine punila, stabilizirajući disperziju i sprječavajući ponovnu aglomeraciju tijekom naknadne obrade. Sredstva za spajanje dodana tijekom miješanja kemijski povezuju punilo s polimerom, trajno poboljšavajući mehaničku i električnu izvedbu spoja.

Za tipičnu LSZH smjesu koja sadrži 200 phr MDH u EBA matrici, gumena gnječilica mora isporučiti specifičnu energiju miješanja od 0,10 do 0,18 kWh/kg kako bi se postigla ciljana disperzija. Moderni sustavi upravljanja mjesilicama prate unos energije u stvarnom vremenu i koriste ga kao primarni kriterij krajnje točke - daleko pouzdaniji od samog vremena.

Kontrola temperature u operacijama gnječilice gume za spojeve za kabele

Temperatura je parametar koji najčešće uzrokuje kvar spoja kabela. Prenisko, a punila se ne raspršuju; previsoka, a spaljivanje, degradacija polimera ili dehidracija punila uništava šaržu. Sustav upravljanja temperaturom gumene mjesilice mora podnijeti i toplinu generiranu mehaničkim radom i toplinu koja se mora ukloniti kako bi se zaštitili osjetljivi sastojci.

Moderni strojevi za miješanje gume postižu ove uske temperaturne prozore kroz kontrolu temperature u više zona: zidovi komore za miješanje, osovine rotora i cilindar neovisno se kontroliraju temperaturom pomoću cirkulirajuće vode ili ulja. Infracrveni ili kontaktni termoelementi postavljeni na više točaka u komori daju PLC-u podatke u stvarnom vremenu za automatsko podešavanje protoka hlađenja ili brzine rotora.

Odabir geometrije rotora za miješanje spojeva za kabele

Rotor je srce svakog stroja za gnječenje gume, a izbor geometrije rotora duboko utječe na kvalitetu smjese u kabelskim aplikacijama. Koriste se tri primarne porodice rotora:

Tangencijalni rotori (bez ispreplitanja)

Tangencijalni rotori se okreću u suprotnim smjerovima, a da krila rotora ne prolaze kroz jedan drugoga. Ova konfiguracija pruža veći slobodni volumen—faktor punjenja do 0,80—i podnosi vrlo krute smjese s visokim sadržajem punila bez pretjeranih vršnih momenta. Za LSZH spojeve s 200 phr mineralnog punila općenito se preferiraju tangencijalni rotori. Klasični 2-krilni i 4-krilni tangencijalni dizajni ostaju standardni u tvornicama kabela diljem svijeta, s 4-krilnim geometrijama koje nude bržu ugradnju praškastih punila.

Isprepleteni rotori

Isprepleteni rotori prolaze jedan kroz drugu zonu, stvarajući mnogo uži zazor rotora i generirajući veća posmična naprezanja. To ih čini izvrsnima za zadatke disperzivnog miješanja—razbijanje aglomerata čađe u poluvodljivim spojevima kabela, na primjer, gdje je postizanje glatke površine bez šupljina na ekstrudiranom sloju ključno za performanse visokonaponskog kabela. Isprepleteni rotori također imaju tendenciju da rade hladnije jer učinkovitije izmjenjuju materijal između rotora, poboljšavajući prijenos topline. Međutim, oni su manje prikladni za LSZH formulacije s ultra visokim punilom zbog ograničenja zakretnog momenta.

PES (polietilen silikon) i specijalizirani profili rotora

Za obradu silikonskih spojeva za kabele, specijalizirani profili rotora s niskim smicanjem s većim razmacima sprječavaju destruktivnu mehaničku degradaciju silikonske gume. Neki proizvođači nude modularne sustave rotora koji omogućuju rekonfiguraciju jedne gumene gnječilice između tipova rotora kako se mijenja mješavina proizvoda—što je značajna operativna prednost u tvornicama kabela koje proizvode više obitelji spojeva na istoj opremi.

Dizajn ciklusa miješanja i parametri procesa za spojeve za kabele

Ciklus miješanja za kabelsku smjesu u gumenoj gnječilici nije jednostavna operacija "dodaj sve i promiješaj". Redoslijed i vrijeme dodavanja sastojaka izravno određuju kvalitetu disperzije i sigurnost od spaljivanja. Dobro osmišljen ciklus za EPR izolacijski spoj srednjeg napona obično slijedi ovu strukturu:

1. Faza 1 – žvakanje polimera (0–2 min): EPR ili EPDM bale se pune i cilindar se spušta. Rotori rade na 30-40 okretaja u minuti kako bi omekšali i razgradili polimer, smanjujući početnu viskoznost i pripremajući matricu za prihvaćanje punila. Temperatura šarže obično doseže 80–100°C.
2. Faza 2 – ugradnja punila (2–7 min): Kalcinirana glina, silicij i čađa (za poluvodljive stupnjeve) dodaju se postupno ili odjednom, ovisno o volumenu punila. Tlak nabijača se povećava na 3–5 bara kako bi se punilo uguralo u omekšani polimer. Brzina rotora može porasti na 50-60 okretaja u minuti tijekom ove faze. Trenjem temperatura raste na 120–140°C.
3. Faza 3 – Dodavanje ulja i plastifikatora (7–9 min): Parafinska ili naftenska ulja i plastifikatori ubrizgavaju se putem sustava za doziranje tekućina. Ovo smanjuje viskoznost spoja i raspoređuje aditive kroz matricu punila i polimera.
4. Faza 4 – rashlađivanje (9–11 min): Brzina rotora je smanjena, protok vode za hlađenje je maksimalan, a temperatura šarže je spuštena ispod 110°C prije dodavanja kurativnih sredstava.
5. Faza 5 – Kurativni dodatak i završna homogenizacija (11–14 min): Sumpor ili peroksidni sustavi za stvrdnjavanje, akceleratori i antioksidansi se dodaju i miješaju. Krajnja točka se određuje specifičnim energetskim unosom koji dostiže ciljnu vrijednost, obično 0,12–0,16 kWh/kg za ovu vrstu spoja. Šarža se zatim baca u mlin za pražnjenje ili transportnu traku ispod.

Ovaj postupni pristup sprječava opekotine, osigurava ravnomjernu raspodjelu svakog sastojka i proizvodi smjesu s Mooneyjevom viskoznošću (ML 1 4 na 100°C) dosljedno unutar ±3 Mooneyjeve jedinice specifikacije — razina konzistencije od šarže do šarže koju miješanje u otvorenom mlinu ne može postići.

Parametri kontrole kvalitete izmjereni nakon obrade gumenom gnječilicom

Svaka serija koja napušta gumenu gnječilicu mora biti validirana prije nego što krene u ekstruziju. Kontrola kvalitete spoja kabela uključuje i reološka i električna ispitivanja.

• Viskoznost po Mooneyju (ASTM D1646): Mjeri ponašanje protoka spoja. Viskoznost izvan specifikacije uzrokuje nestabilnost dimenzija ekstruzije. Tipični prozor specifikacije: ±5 Mooney jedinica oko ciljne vrijednosti.
• Vrijeme gorenja (Ts2, ASTM D2084): Potvrđuje da nije došlo do preuranjene vulkanizacije tijekom miješanja u gnječilici. Za EPR spojeve, Ts2 obično mora prelaziti 8 minuta na 135°C kako bi se omogućila sigurna obrada ekstruzijom.
• Volumni otpor (IEC 60093): Za izolacijske spojeve, volumni otpor mora premašiti 10¹³ Ω·cm na sobnoj temperaturi. Za poluvodljive spojeve mora biti unutar raspona 1–500 Ω·cm. Kvaliteta disperzije iz gnječilice je dominantna varijabla koja kontrolira ovu vrijednost.
• Disperzija čađe (ASTM D2663): Optička mikroskopija ili skenirajuća elektronska mikroskopija mikrotomiranih uzoraka ocjenjuje disperziju na ljestvici od 1 do 5. Stupanj 4 ili bolji (manje od 5% neraspršenih aglomerata iznad 10 μm) obično je potreban za izolaciju srednjenaponskog kabela.
• Gustoća i sadržaj punila: Potvrđuje da je punilo u potpunosti ugrađeno tijekom miješanja u gnječilici. Značajno odstupanje gustoće od specifikacije ukazuje na nepotpuno miješanje ili pogrešku pri učitavanju sastojaka.
• Vlačna čvrstoća i istezanje pri lomu (IEC 60811-1): Mjereno na stvrdnutim testnim pločama. Premale vrijednosti vlačne čvrstoće ukazuju na lošu interakciju polimera i punila koja je posljedica neadekvatne disperzije gnječilice.

Kapacitet stroja za gnječenje gume i odabir razmjera za tvornice kabela

Strojevi za gnječenje gume za obradu spojeva za kabele dostupni su u širokom rasponu kapaciteta, od laboratorijskih jedinica od 0,5 litara do proizvodnih strojeva od 650 litara ili više. Odabir prave veličine stroja zahtijeva balansiranje veličine serije, vremena ciklusa, stope potrošnje nizvodne linije ekstruzije i strategije upravljanja zalihama.

Kabelsko postrojenje koje pokreće dva ekstrudera od 90 mm za srednjenaponski EPR kabel pri kombiniranom učinku od 600 kg/sat zahtijevat će približno 10 serija na sat iz gnječilice od 75 litara koja proizvodi šarže od 60 kg po ciklusu od 6 minuta, ili 3 serije na sat iz gnječilice od 200 litara koja proizvodi šarže od 130 kg po ciklusu od 10 minuta. Veća mjesilica obično dobiva na energetskoj učinkovitosti po kilogramu miješanja, ali manja jedinica nudi bržu promjenu recepta za biljke s velikom raznolikošću proizvoda.

Automatizacija i upravljanje procesima u modernim sustavima gumenih gnječilica

Današnji gumeni stroj za miješanje mesa daleko je od ručno upravljanih šaržnih miješalica od prije dva desetljeća. Potpuno automatizirane linije gnječilice za proizvodnju spojeva za kabele integriraju nekoliko razina kontrole i upravljanja podacima koji izravno poboljšavaju konzistenciju spojeva i smanjuju otpad.

Gravimetrijski sustavi za doziranje sastojaka

Automatizirani lijevci za vaganje i pumpe za doziranje tekućine pune svaki sastojak u gumenu gnječilicu unutar ±0,1% ciljne težine. Ovo eliminira najveći izvor varijacija od serije do serije u operacijama ručnog miješanja. Za spojeve kabela gdje se opterećenje čađe mora održavati na ±0,5 phr kako bi se održao konzistentan volumenski otpor u poluvodljivom sloju, ova preciznost nije izborna - neophodna je.

Kontrola krajnje točke miješanja temeljena na energiji

Umjesto pokretanja svake serije tijekom određenog vremena, moderni sustavi kontrole mjesilica izračunavaju kumulativnu specifičnu energiju (kWh/kg) u stvarnom vremenu i izbacuju seriju kada se postigne ciljana energija—bez obzira na to traje li to 10 minuta ili 14 minuta određenog dana. Ovaj pristup automatski kompenzira temperaturu okoline, varijacije viskoznosti sirovina i istrošenost rotora, pružajući dosljedniju disperziju od same kontrole koja se temelji na vremenu. Studije u industrijskim uvjetima pokazale su da kontrola krajnje točke energije smanjuje Mooneyjevo širenje viskoznosti za 30-50% u usporedbi s ciklusima miješanja s fiksnim vremenom.

Upravljanje receptima i sljedivost

Integrirani SCADA ili MES sustavi pohranjuju stotine recepata spojeva i bilježe sve procesne parametre—temperaturne profile, brzinu rotora, unos energije, temperaturu ispuštanja, težinu šarže—za svaku proizvedenu seriju. Ova sljedivost serije obvezna je za proizvođače kabela koji isporučuju strujne kabele za uslužne djelatnosti, gdje ispitni laboratoriji zahtijevaju kompletnu procesnu dokumentaciju uz gotova izvješća o ispitivanju kabela.

Integracija usisavanja prašine i dima

Čađa, MDH, ATH i silikatna prašina predstavljaju ozbiljne opasnosti po zdravlje i eksploziju. Instalacije za gnječenje gume za preradu spojeva kabela integriraju vakuumsku ekstrakciju na vrhu, sakupljanje prašine na razini lijevka i ventilacijske sustave komora kako bi se kvaliteta zraka na radnom mjestu održala unutar dopuštenih granica izloženosti. Ovo je područje gdje zatvorena priroda gnječilice već daje prednost u odnosu na miješanje u otvorenom mlinu iz perspektive zadržavanja prašine.

Uobičajeni problemi s obradom u miješanju kabelskih spojeva u gnječilici i kako ih riješiti

Čak i uz dobro održavanu opremu i automatizirane kontrole, obrada spojeva kabela u gnječilici gume nailazi na probleme koji se ponavljaju. Razumijevanje temeljnih uzroka omogućuje procesnim inženjerima da ih sustavno rješavaju.

Zagorjeti tijekom miješanja

Preuranjena vulkanizacija unutar mjesilice je najskuplji nedostatak miješanja—cijela serija smjese mora se odbaciti, a komora očistiti, čime se gubi i materijal i vrijeme proizvodnje. Opekotine najčešće nastaju zbog odgođenog dodavanja kurativa (kurativi se dodaju dok je smjesa prevruća), kvara rashladnog sustava ili pretjerane brzine rotora tijekom faze ugradnje kurative. Prevencija: primijenite strogu kontrolu vrata temperature (temperatura ispuštanja masterbatch-a ispod 100°C prije dodavanja kurative), provjerite temperaturu rashladne vode i brzinu protoka na početku smjene i provjerite kalibraciju temperaturnog senzora gumene gnječilice kvartalno.

Loša disperzija čađe u poluvodljivim spojevima

Poluvodljivi slojevi kabela moraju imati glatku, dobro raspršenu čađu kako bi se spriječila koncentracija električnog naprezanja na zaslonu vodiča ili sučelju zaslona izolacije, što uzrokuje preuranjeni kvar kabela pod visokim naponom. Loša disperzija u gnječilici rezultat je nedovoljnog unosa energije, netočnog faktora punjenja ili upotrebe čađe s pretjerano visokom strukturom (visoka apsorpcija DBP). Rješenja uključuju povećanje specifičnog unosa energije, provjeru faktora punjenja unutar 0,65–0,75 i procjenu stupnja čađe s nižom strukturom ako disperzija ostane neadekvatna.

Nedosljedna viskoznost serije

Varijacije Mooneyjeve viskoznosti od serije do serije iznad ±5 jedinica uzrokuju nestabilnost ekstruzije—dimenzionalne varijacije u izolaciji kabela, površinske defekte poput kože morskog psa ili promjene tlaka u kalupu. Osnovni uzroci uključuju varijaciju viskoznosti sirovina (prirodni kaučuk i EPDM Mooneyevi brojevi variraju između partija bale), nepotpuno upijanje ulja ili trošenje rotora koji povećava efektivni zazor tijekom vremena. Riješite problem pooštravanjem ulaznih granica inspekcije sirovina, provjerom kalibracije pumpe za doziranje ulja i planiranjem mjerenja istrošenosti gumenog rotora gnječilice svakih 3000 radnih sati.

Aglomerati punila koji preživljavaju miješanje u LSZH spojevima

S mineralnim punilom od 200 phr, čestice ATH ili MDH mogu formirati kohezivne aglomerate koji su otporni na raspršivanje, osobito ako je punilo upilo vlagu. Prethodno sušenje ATH ili MDH na 80°C 4-8 sati prije punjenja gnječilice smanjuje stvaranje aglomerata i može poboljšati volumnu otpornost gotovog LSZH spoja za jedan red veličine. Alternativno, povećanje tlaka cilindra tijekom ugradnje punila—s 3 bara na 5-6 bara—povećava tlačni smični napon na aglomeratima i ubrzava disperziju.

Energetska učinkovitost i razmatranja okoliša u radu gnječilice gume

Strojevi za miješanje gume su energetski intenzivna oprema. Mjesilica od 250 litara s glavnim pogonskim motorom od 500 kW može potrošiti 0,12–0,20 kWh električne energije po kilogramu proizvedene smjese, ovisno o viskoznosti smjese i vremenu ciklusa. Za postrojenje za spajanje kabela koje proizvodi 5.000 tona godišnje, to znači 600.000 do 1.000.000 kWh godišnje – značajan trošak električne energije i ugljični otisak.

Nekoliko strategija smanjuje potrošnju energije mijesilice bez ugrožavanja kvalitete smjese:

• Motori s promjenjivom brzinom (VSD): Zamijenite glavne pogone fiksne brzine s VSD sustavima koji omogućuju da brzina rotora precizno prati krivulju procesa. Naknade VSD-a obično smanjuju potrošnju električne energije mijesilice za 15-25%.
• Optimizirani faktor punjenja: Rad ispod 0,60 faktora punjenja troši energiju jer materijal klizi oko rotora bez generiranja produktivnog smicanja. Optimiziranje težine šarže na raspon 0,70–0,75 smanjuje energiju po kilogramu miješanja za 10–15%.
• Povrat topline iz rashladne vode: Rashladna voda koja napušta komoru mjesilice na 40–60°C nosi značajnu toplinsku energiju koja se može povratiti putem izmjenjivača topline u prethodno zagrijana područja za skladištenje sastojaka ili osigurati grijanje prostora u zimskim mjesecima.
• Uklanjanje nepotrebnog ponovnog mljevenja masterbatch-a: Neki procesi spajanja kabela uključuju zasebni korak ponovnog mljevenja u otvorenom mlinu nakon gnječilice. Inženjerski ciklusi miješanja kako bi se eliminirao ovaj korak—postizanjem ciljne disperzije samo u mjesilici—uklanja i potrošnju energije i troškove rada.

Sa stajališta emisije, spojevi kabela koji sadrže halogene usporivače plamena ispuštaju pare tijekom miješanja na visokoj temperaturi. Obrada LSZH spojeva ne predstavlja ovaj problem, a rast LSZH kabela u infrastrukturnim projektima diljem svijeta postupno smanjuje količine halogeniranih spojeva koji se globalno obrađuju pomoću opreme za gnječenje gume.

Zahtjevi za održavanje strojeva za gnječenje gume u servisu kabelske smjese

Obrada spoja kabela posebno je zahtjevna za mehaničke komponente gnječilice gume zbog abrazivne prirode mineralnih punila, potrebnih visokih pritisaka punjenja i kontinuiranog radnog rasporeda tipičnog za proizvodnju kabela. Strukturirani program održavanja ključan je za sprječavanje neplaniranih zastoja.

• Mjerenje zazora vrha rotora: Svakih 1000–1500 sati rada ili kad god kvaliteta disperzije počne opadati, izmjerite razmak između vrhova rotora i stijenke komore. Tipični novi zazor je 1–3 mm; zazor veći od 6–8 mm ukazuje na istrošenost rotora koja zahtijeva ponovnu izradu ili zamjenu. Istrošeni rotori smanjuju intenzitet smicanja i predvidljivo pogoršavaju kvalitetu disperzije.
• Pregled ram brtve: Ram brtve sprječavaju da smjesa izađe iz komore za miješanje pod pritiskom cilindra. Kvar brtve uzrokuje kontaminaciju spojeva hidrauličkog sustava i potencijalne opasnosti po sigurnost. Provjerite brtve svakih 500 sati; zamijenite prema vremenskom rasporedu svakih 2000–3000 sati bez obzira na vidljivo stanje.
• Čišćenje kruga hlađenja: Mineralni kamenac i biološko onečišćenje u krugovima rashladne vode smanjuju učinkovitost prijenosa topline, uzrokujući porast temperatura šarže. Isperite rashladne krugove i uklonite kamenac svakih 6 mjeseci i kontinuirano tretirajte rashladnu vodu biocidom i inhibitorom kamenca.
• Brtva vrata za pražnjenje i mehanizam za zaključavanje: Vrata na dnu komore za miješanje moraju potpuno brtviti tijekom miješanja kako bi se održao tlak i spriječilo curenje spoja. Provjerite osigurače i brtve svakih 200 sati u LSZH servisu s visokim punjenjem.
• Analiza ulja u mjenjaču: Šaljite uzorke ulja za podmazivanje mjenjača na laboratorijsku analizu svakih 1000 sati. Povišen broj čestica željeza ili bakra ukazuje na istrošenost ležaja ili zupčanika i dopušta intervenciju prije katastrofalnog kvara mjenjača—koji može staviti veliki stroj za miješanje van upotrebe na 4-8 tjedana dok se ne nabave dijelovi.

Tvornice spojeva kabela obično izdvajaju 3–5% nabavne cijene gumene gnječilice godišnje za planirano održavanje , pri čemu se većina ovih troškova može pripisati obnovi rotora (tvrdo navarene habajuće površine s volfram karbidom ili sličnim premazima) i zamjeni brtvila.

Usporedba gumene gnječilice s alternativnim tehnologijama miješanja spojeva za kabele

Proizvođači spojeva za kabele povremeno procjenjuju alternative stroju za gnječenje gume. Razumijevanje gdje alternative uspijevaju, a gdje ne uspijevaju pojašnjava zašto gnječilica ostaje dominantna u ovoj primjeni.

Praktični zaključak iz ove usporedbe: u proizvodnji spojeva za kabele, gnječilica gume se kombinira s nizvodno otvorenim limom za 80–90% proizvodnih scenarija. Gnječilica pruža vrhunsku disperziju; otvoreni mlin osigurava oblik lima koji zahtijevaju sustavi za punjenje ekstrudera. To su komplementarne tehnologije, a ne konkurentske.

Trendovi koji oblikuju korištenje gumene gnječilice u obradi spoja za kabele

Nekoliko trendova na razini industrije utječe na to kako proizvođači kabela specificiraju, upravljaju i optimiziraju opremu za gnječenje gume danas iu bliskoj budućnosti.

Rast potražnje LSZH kabela

Građevinski propisi u Europi, Bliskom istoku i Aziji-Pacifiku postupno propisuju LSZH kabele u javnoj infrastrukturi. Globalno tržište LSZH kabela širi se po stopama od 7-10% godišnje u nekim regijama. Za proizvođače gumenih gnječilica to znači sve veću potražnju za strojevima s velikim zakretnim momentom koji mogu obraditi 200 phr mineralnih punila — što je tehnički zahtjevna aplikacija koja daje prednost vrhunskoj, namjenski projektiranoj opremi u odnosu na jeftine alternative.

Spojevi kabela za električna vozila

Kabeli za punjenje električnih vozila i visokonaponski kablovi za vozila zahtijevaju spojeve koji kombiniraju visoku fleksibilnost (za opetovano savijanje), otpornost na toplinu (125°C ili više) i kemijsku otpornost na automobilske tekućine. Silikonska guma i umreženi poliolefinski spojevi obrađeni na gumenim gnječilicama služe ovom tržištu. Kako se proizvodnja električnih vozila širi na globalnoj razini, potražnja za ovim specijaliziranim kabelima brzo raste, povlačeći dodatne kapacitete gnječilice u rad.

Digitalna optimizacija procesa i miješanje potpomognuto umjetnom inteligencijom

Neki napredni objekti za spajanje kabela implementiraju modele strojnog učenja koji predviđaju Mooneyjevu viskoznost šarže u stvarnom vremenu iz podataka o zakretnom momentu i temperaturi gnječilice, dopuštajući kontrolnom sustavu da prilagodi brzinu rotora ili produži ciklus miješanja prije ispuštanja—umjesto otkrivanja viskoznosti izvan specifikacije tijekom testiranja nakon šarže. Rani korisnici ovih sustava izvješćuju o poboljšanju prinosa prvog prolaza od 2-4 postotna boda i smanjenju stope otpada od 30-40%.

Pritisak održivosti na formulaciju spoja

Rastući pritisak da se uklone zabranjene tvari - određeni plastifikatori, stabilizatori na bazi olova u PVC-u, halogenirani usporivači plamena - potiče preformulaciju spojeva kabela. Nove formulacije često se drugačije ponašaju u gumenoj gnječilici od spojeva koje zamjenjuju: veća viskoznost taline, različite interakcije punila i polimera, duži ciklusi miješanja. Razvojni programeri spojeva za kabele moraju ponovno potvrditi cikluse miješanja u gnječilici kad god se formulacije promijene, povećavajući radno opterećenje procesnog inženjeringa, ali također stvarajući mogućnosti za optimizaciju potrošnje energije i vremena šaržnog ciklusa istovremeno.
